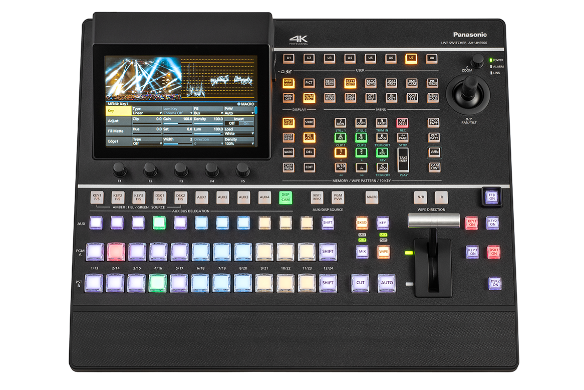

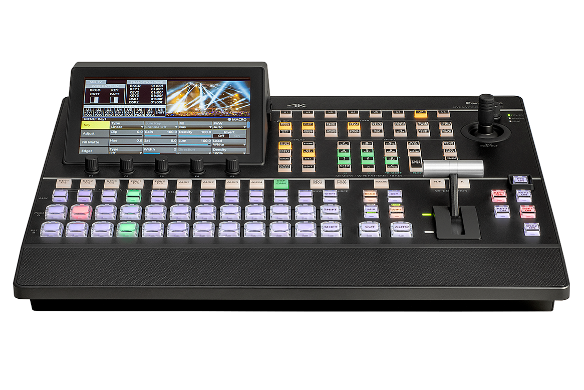

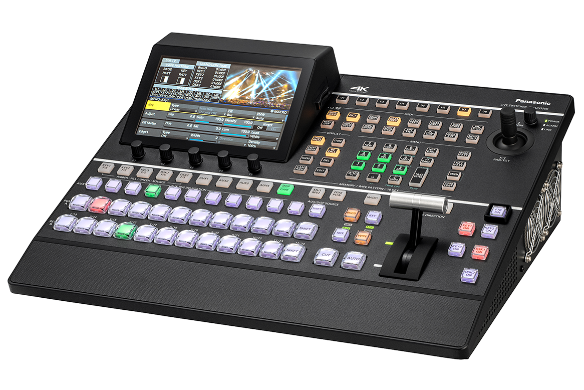

Commutateur de production vidéo en direct professionnel 4K 12G-SDI / HDMI

No de modèle:

  • AV-UHS500
Ce commutateur de production vidéo 4K en direct offre des performances exceptionnelles sur le terrain et peut être utilisé pour différentes applications, comme la mise en scène d’événements, les événements d’entreprise, la diffusion en studio ou les camions de régie, les conférences sur campus universitaires et les salles de conférence.

  • Commutateur de production vidéo 4K
  • Compatible avec 12G-SDI
  • Prise en charge multiformat 4K/3G/HD avec fonctions de conversion ascendante/descendante HDR/SDR et ITU-RBT.2020/BT.709
  • Doté de 5 incrusteurs dont 2 canaux d'incrustation par chrominance et 2 canaux d'incrustation d’image
  • 5 cartes offertes en option pour plus de personnalisation et de flexibilité du système

AV-UHS500 Introduction

Live Production Made Easier

Un commutateur vidéo pour le directeur technique moderne

Le commutateur vidéo professionnel AV-UHS500 révolutionne la technologie de commutation de Panasonic, qui a rapidement acquis une réputation en matière de commutateurs de production en direct compacts pour les studios de diffusion, les spectacles en direct et les événements sportifs.

Le modèle UHS500 offre un haut niveau de fonctionnalité dans sa catégorie. En plus d’offrir une prise en charge multiformat 4K/3G/HD, l’appareil permet de conserver le même nombre d’entrées et de sorties HD, même lorsqu’il fonctionne en 4K.

Cinq cartes en option ont également été mises au point pour répondre aux besoins des clients. Pour plus de flexibilité et de convivialité, des cartes supplémentaires en option peuvent être installées librement pour augmenter le nombre d’entrées, assurant ainsi un fonctionnement fluide lors de grands événements dans le cadre desquels de nombreuses caméras sont utilisées. L’appareil est doté de 5 incrusteurs, dont 2 canaux d’incrustation par chrominance et 2 canaux d’incrustation d’image, afin d’offrir une gamme étendue d’effets de production. Le commutateur est également équipé des fonctions de conversion ascendante/descendante, HDR/SDR et ITU R BT.2020/BT.709. Celles-ci permettent de sélectionner la sortie vidéo selon les besoins dans des environnements où divers formats sont utilisés.

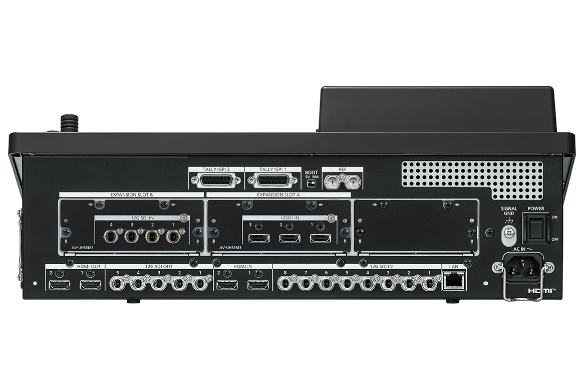

Prise en charge 12G-SDI/3G-SDI/HDMI

Le commutateur prend en charge 12G-SDI pour la transmission de vidéos 4K au moyen d’un simple câble coaxial, ce qui en facilite l’installation et le fonctionnement pour la production vidéo 4K de haute qualité. De plus, la prise en charge HDMI permet l’entrée directe de données à partir d’un PC pour la production en direct, par exemple lors de séminaires et de conférences, sans avoir à utiliser un convertisseur HDMI externe.

Synchroniseur d’images sur toutes les entrées

Tous les canaux d’entrée disposent d’un synchroniseur d’images intégré. De plus, la fonction de verrouillage de synchronisation prend en charge les systèmes de synchronisation basés sur des signaux de synchronisation externes (salve de noir ou trois niveaux).

Fonctions de conversion intégrées, dont la conversion ascendante/descendante

Diverses fonctions de conversion sont disponibles sans avoir recours à un module de conversion externe.
  • Fonction de conversion ascendante/descendante
  • Fonction de conversion HDR/SDR
  • Fonction de conversion UIT-R BT.2020/BT.709
  • Fonction de convertisseur de résolution
  • Fonction de correction des couleurs

Transitions et effets polyvalents

En plus des transitions classiques à volets, de mélange et de coupe, le mode HD offre une variété de motifs de transitions à effets vidéo numériques utilisant deux canaux, tels que réduction, glissement, compression et volet en 3D. Les transitions à effets vidéo numériques peuvent également être utilisées en 4K en ajoutant une unité DVE 4K (modèle AV-UHS5M5G).

Cinq incrusteurs

Des touches de luminance, linéaire, d’incrustation par chrominance, d’incrustation globale et d’incrustation d’image sont prévues pour trois canaux, plus deux canaux de surimpression finale sur image (DSK). L’incrustation par chrominance utilise l’algorithme Primatte®, largement utilisé comme module d’extension pour les systèmes de montage non linéaires. Le traitement en temps réel du commutateur de production en direct assure la même excellente qualité Primatte® qui est utilisée dans le monde entier pour les films, les émissions de télévision, les clips musicaux et les publicités.

Mémoire vidéo

Deux entrées en HD et une entrée en 4K pour les images fixes (STILL) ou vidéo (CLIP) peuvent être enregistrées et sélectionnées comme séquences de bus. L’enregistrement et la lecture des images animées peuvent être obtenus avec des signaux de repérage (avec le format 1080/59,94i, environ 120 secondes/3 600 images).

Quatre bus AUX et DSK 1 et 2 assignables

Deux bus d’incrustation d’image et quatre bus AUX sont prévus. Les effets de bordure et logiciels peuvent être appliqués aux bus d’incrustation d’image. Outre les transitions coupées, la fonction de transition de bus (effet de transition des bus d’incrustation d’image et AUX) permet également des transitions de mixage (bus AUX 1 et 2 uniquement). Une prise en charge polyvalente est obtenue en combinant les bus AUX et les sections M/E. Les touches DSK 1 et 2 peuvent également être attribuées aux entrées AUX 1 et 2.

Diverses fonctions de mémoire pour une production en direct fluide

Mémoire de prise de vues
Il est possible d’enregistrer et de rappeler jusqu’à 100 motifs de transition d’arrière-plan, tailles d’incrustation d’image, largeurs de bordure et autres effets vidéo. L’effet de fondu enchaîné peut être réglé pour assurer un passage fluide de l’image en cours à l’image ou à l’opération enregistrée dans la mémoire de prise de vues.

Mémoire des événements
La fonction de mémoire des événements permet d’enregistrer et de lire jusqu’à 64 effets d’image en séquence sur un scénario. Cela permet d’exécuter facilement et en douceur des effets consécutifs très expressifs. Il est possible d’enregistrer jusqu’à 100 événements en mémoire.

Macro-mémoire
Cette fonction permet l’enregistrement et la lecture d’une série d’opérations sur le panneau de commande. Elle permet également d’enregistrer et de lire des informations de réglage, telles que les entrées, les sorties et les incrusteurs, afin d’exécuter facilement des effets vidéo impliquant des opérations compliquées. La lecture de la macro-mémoire est effectuée par assignation aux boutons de croisement.

Fonction de contrôle des caméras VPIZ professionnelles

La fonction de contrôle des caméras VPIZ permet de contrôler les caméras intégrées 4K/HD à partir du commutateur AV-UHS500.

Nombre de caméras contrôlées :
8 caméras, de série/16 caméras, au maximum (avec entrée depuis l’unité en option)

Contrôles de caméras :
Panoramique, inclinaison, zoom, mise au point, diaphragme, mémoire de préréglage, rappel, portée, vitesse préréglée, mode AWB, exécution AWB, trace rémanente, menu à l’écran

Deux fonctions multi-images

Deux fonctions de sortie multi-images indépendantes sont disponibles pour permettre d'afficher jusqu’à 16 sources (10 motifs au total) sur un seul écran.
  • Choix de disposition multi-images parmi un total de 10 motifs, y compris quatre sources, cinq sources (deux motifs), six sources (deux motifs), neuf sources, 10 sources (deux motifs), 12 sources* et 16 sources.
  • Possibilité d’afficher le nom des sources, les signaux d’antenne, l’indicateur de niveau sonore, l’horloge et les marqueurs de sécurité.
  • Sélection entre le mode adaptatif, dans lequel l’image vidéo est de la même taille que l’image fractionnée, et le mode compression, qui place le nom de la source et l’indicateur de niveau à l’extérieur de l’image.
* Ne fonctionne pas en mode 720p
